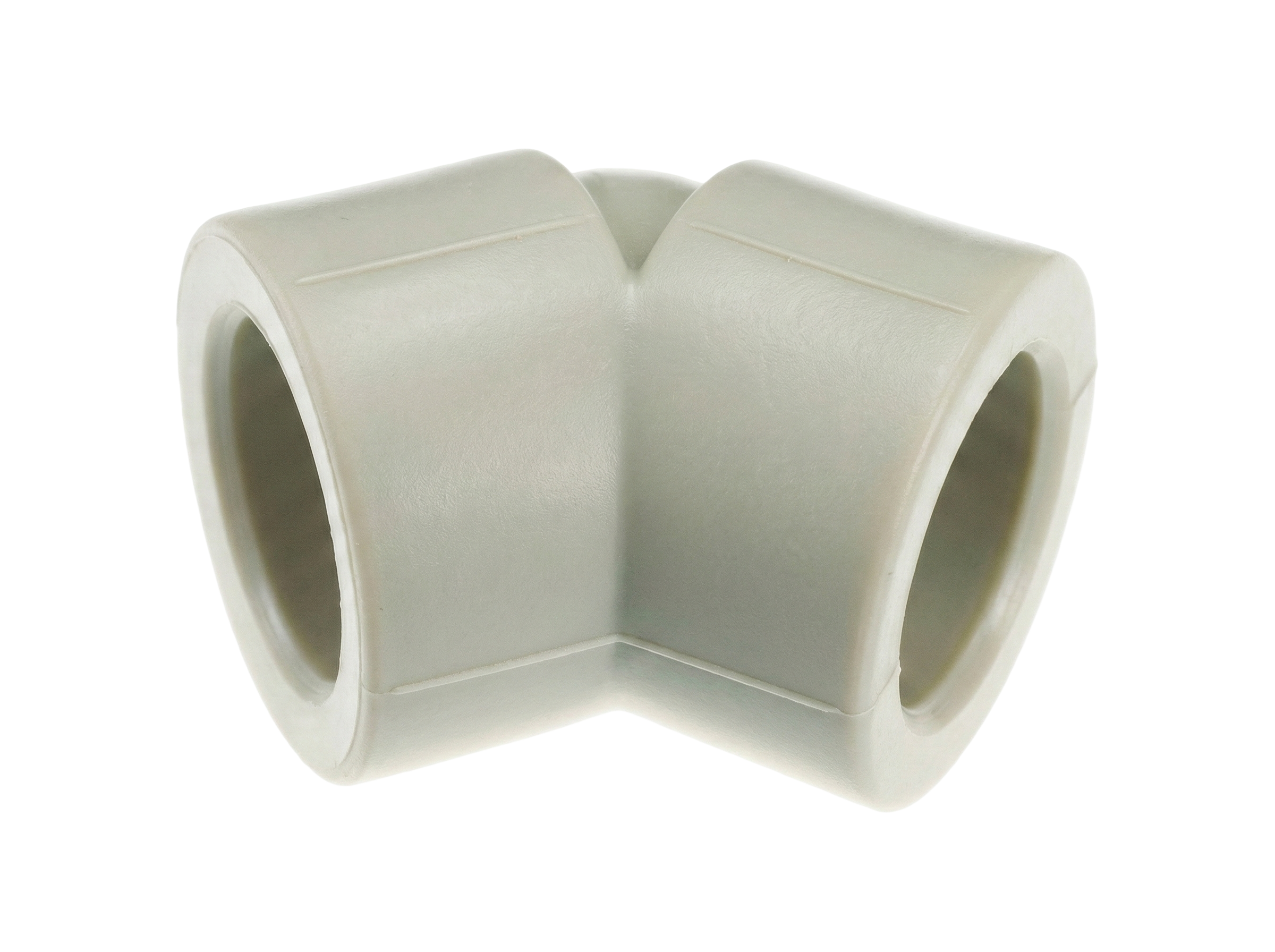

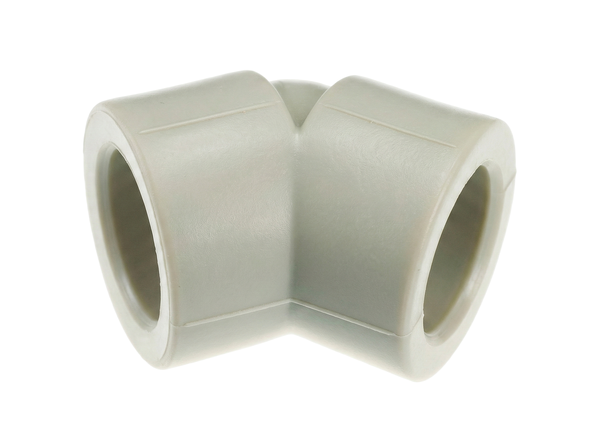

Коліно 45° (Фітинги - Пластикові фітинги) - Пластикові фітинги - 03.2020, 03.2525, 03.3232, 03.4040, 03.5050, 03.6363 (Фітинги).
Пластикові фітинги - 03.2020, 03.2525, 03.3232, 03.4040, 03.5050, 03.6363
D [mm] |
A [mm] |
B [mm] |
V [„] |
||||
20 | 14,5 | 19,5 | 1/2 | 03.2020 | 50 | 400 | 0.013 |
25 | 16 | 22,5 | 3/4 | 03.2525 | 50 | 300 | 0.017 |
32 | 18 | 26 | 1 | 03.3232 | 20 | 100 | 0.031 |
40 | 20,5 | 30 | 5/4 | 03.4040 | 5 | 70 | 0.054 |
50 | 23 | 37 | 6/4 | 03.5050 | 5 | 50 | 0.097 |
63 | 27 | 43 | 2 | 03.6363 | 5 | 20 | 0.190 |

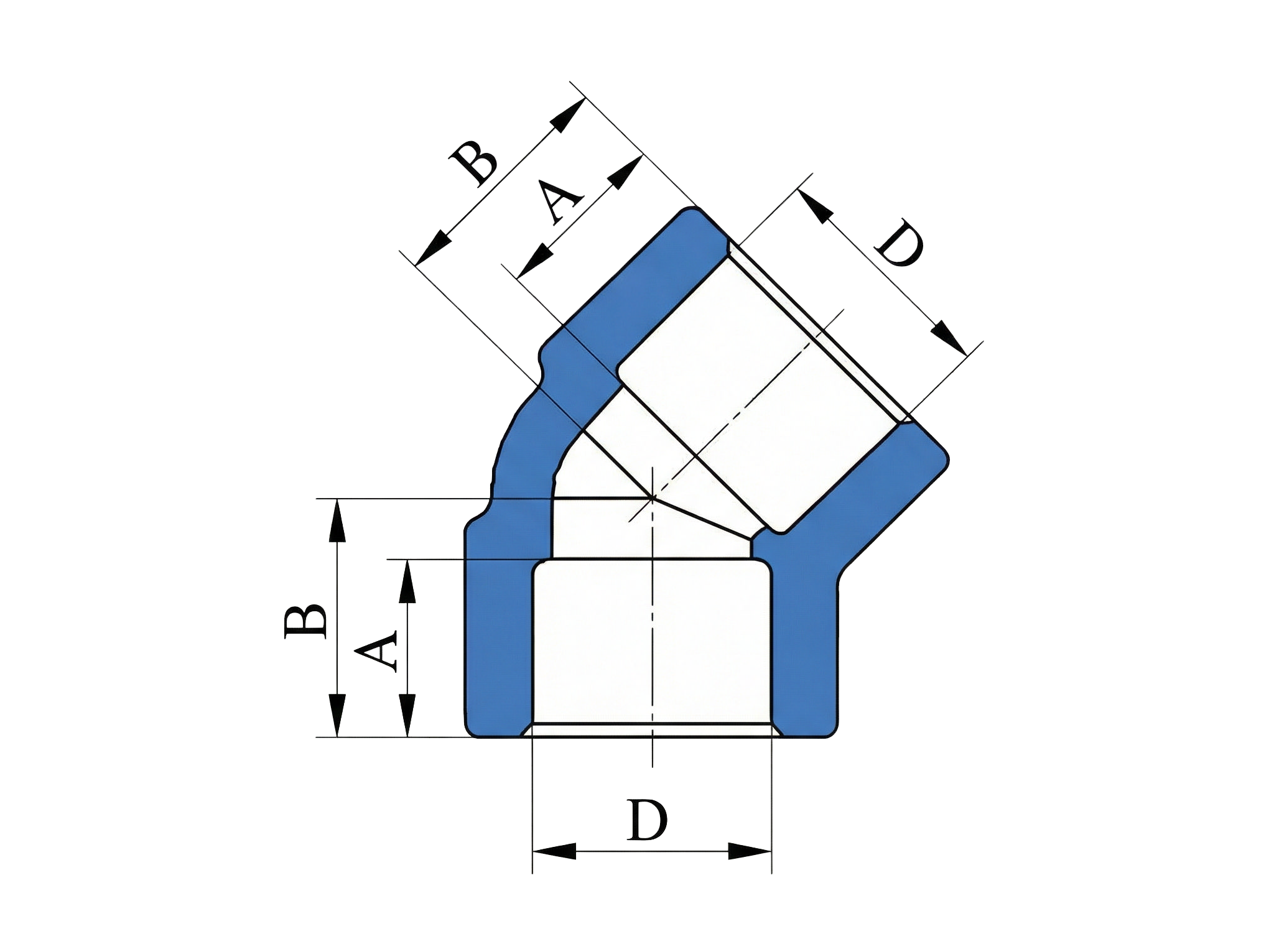

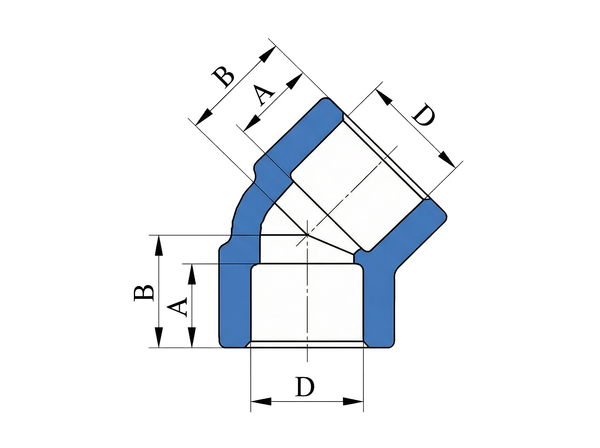

A - глибина наварного діаметра,
B - відхилення від центру,
C - загальна довжина,
D - діаметр для зварювання
G, V - розмір різьби,
R - крок,
t - товщина стінки
- номер виробу,
- мала упаковка (шт),
- велика упаковка (шт),
- маса (кг),
- колір
