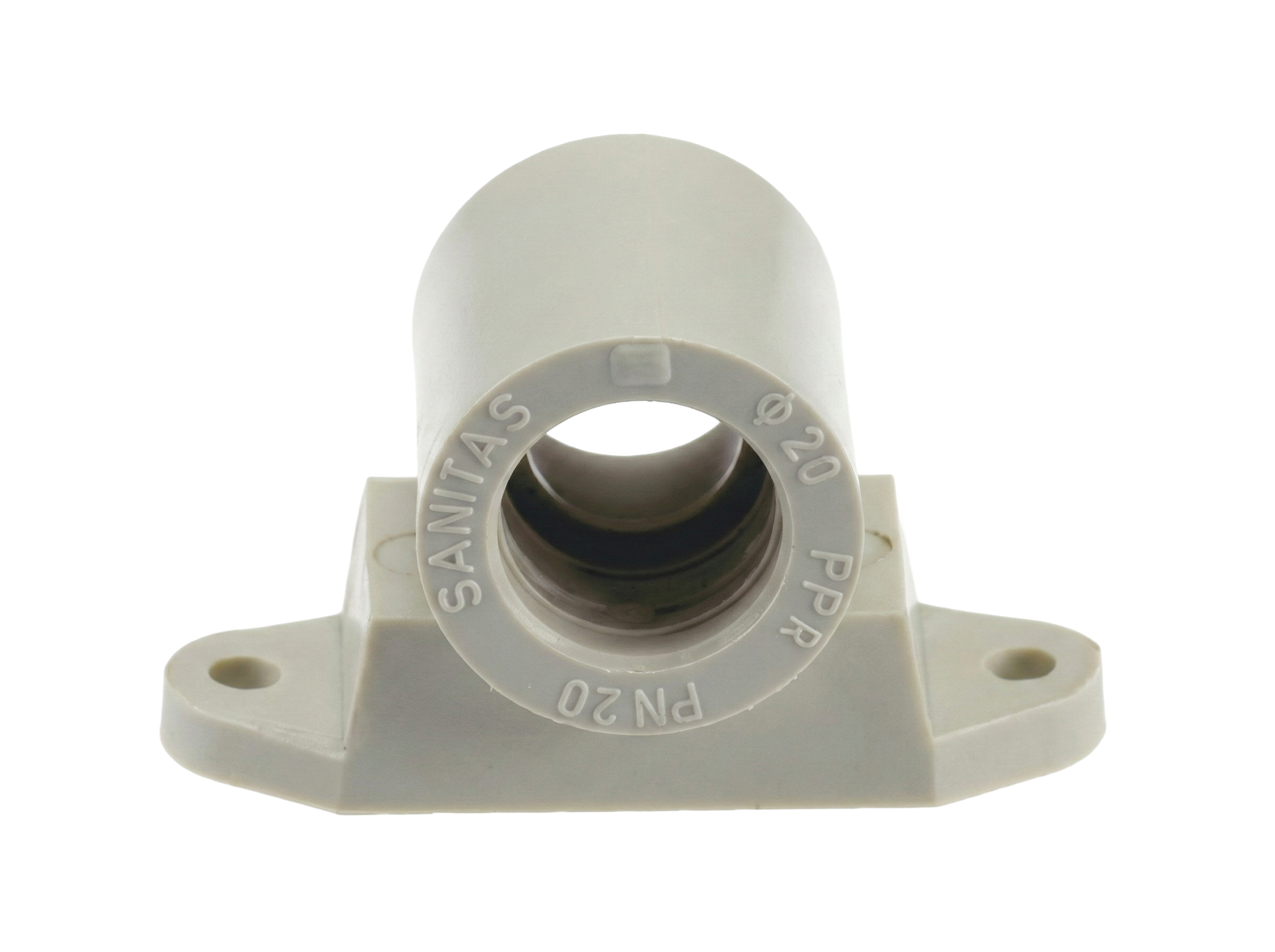

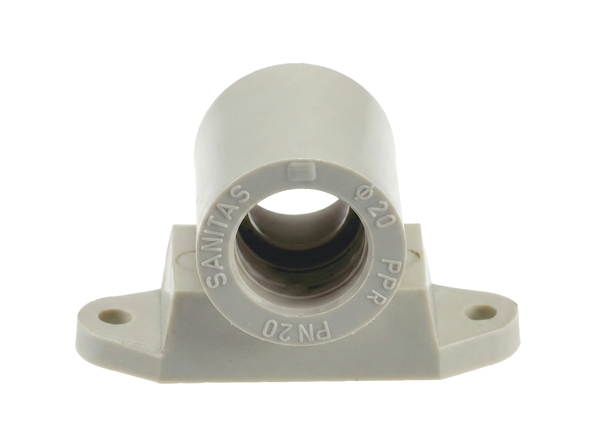

Жорстке кріплення
Жорстке кріплення (Фітинги - Пластикові фітинги) - Пластикові фітинги - 85.2020, 85.2525, 85.3232, 85.4040 (Фітинги).
Пластикові фітинги - 85.2020, 85.2525, 85.3232, 85.4040
| D [mm] |
B [mm] |
R [mm] |
V [„] |
 |
 |
 |
| 20 | 25 | 53 | 1/2 | 85.2020 | 20 | 0.019 |
| 25 | 27 | 53 | 3/4 | 85.2525 | 20 | 0.022 |
| 32 | 31 | 53 | 1 | 85.3232 | 20 | 0.034 |
| 40 | 35,5 | 53 | 5/4 | 85.4040 | 20 | 0.041 |

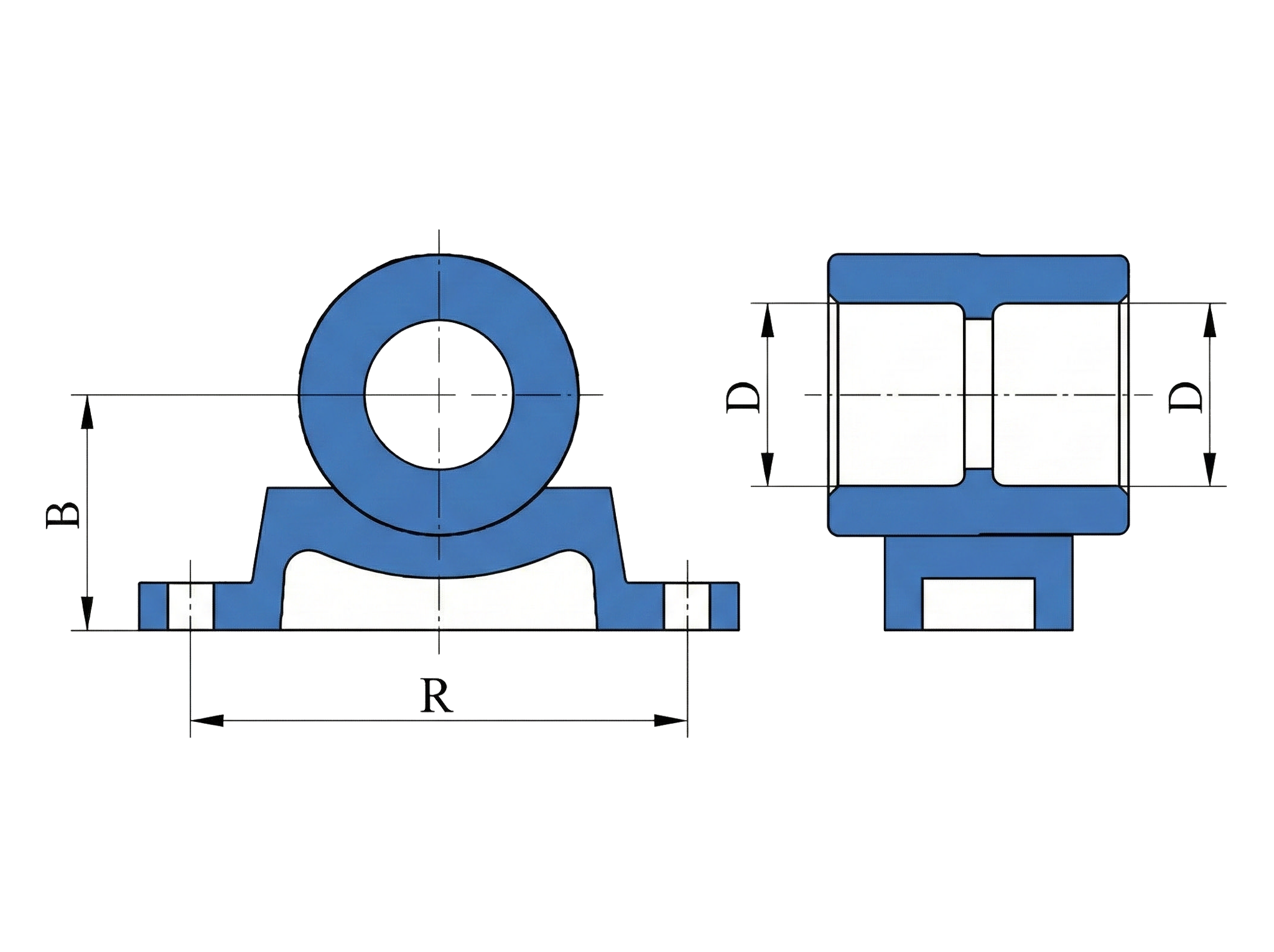

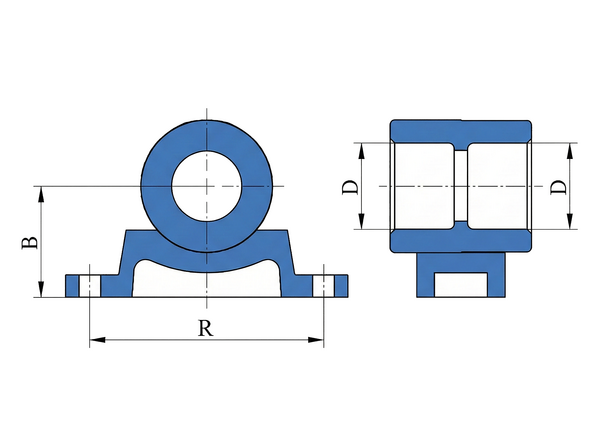

A - глибина наварного діаметра,
B - відхилення від центру,
C - загальна довжина,
D - діаметр для зварювання
G, V - розмір різьби,
R - крок,
t - товщина стінки
- номер виробу,
- мала упаковка (шт),
- велика упаковка (шт),
- маса (кг),
- колір
