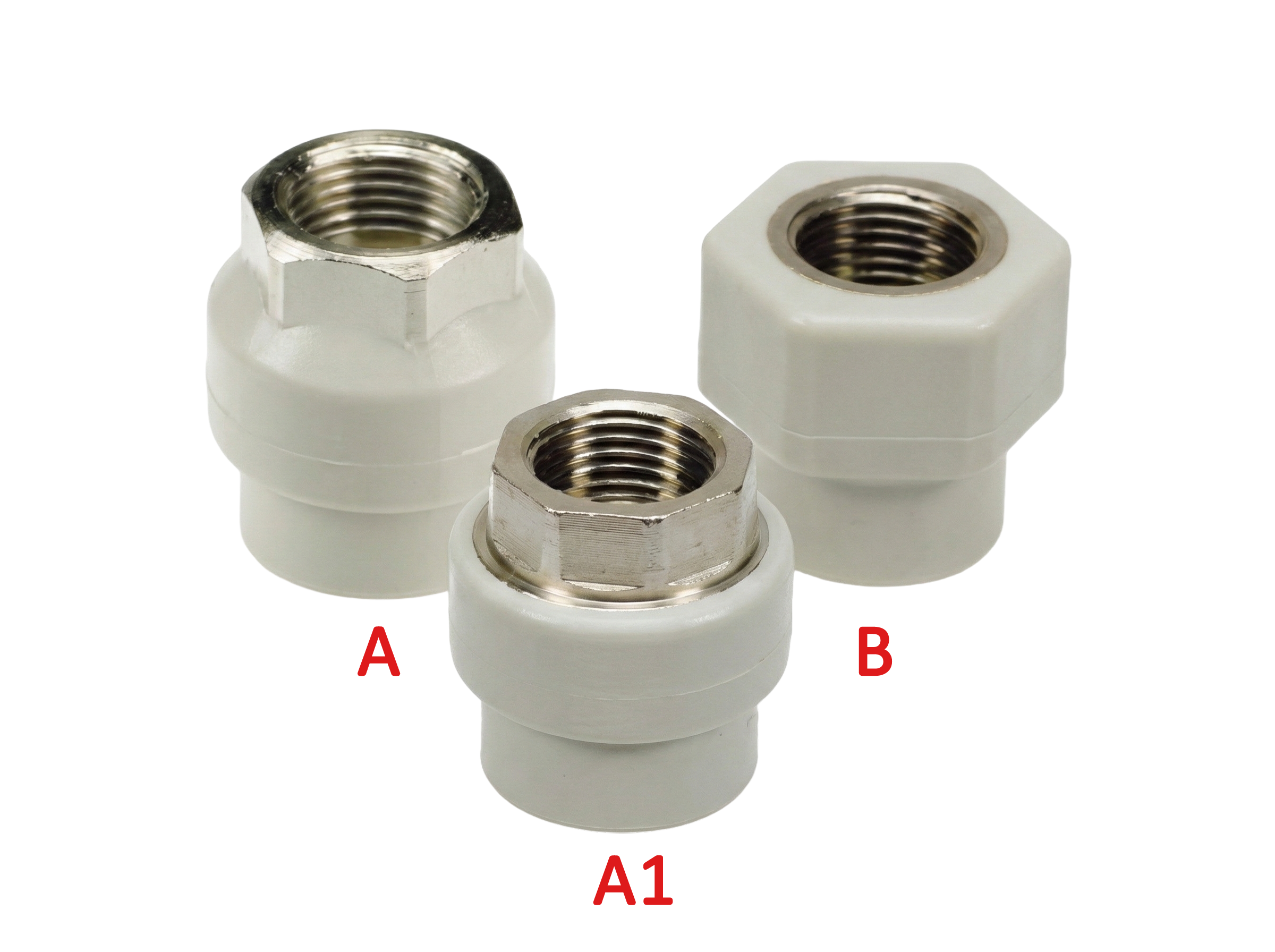

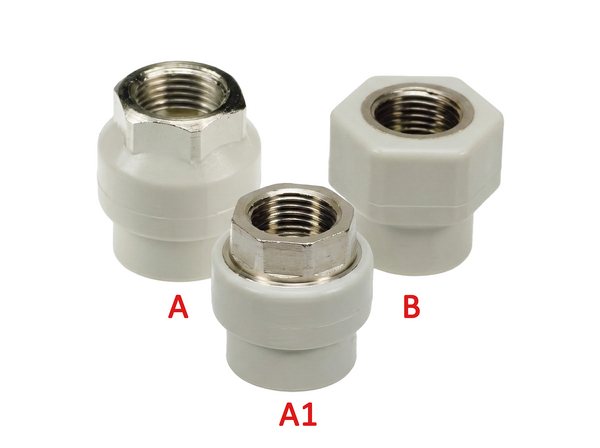

Перехідна муфта з внутрішнім різьбленням

Перехідна муфта з внутрішнім різьбленням (Фітинги - Комбіновані фітинги) - Комбіновані фітинги - 24.2020A, 24.2020A1, 24.2020B, 24.2025, 24.2520, 24.2525A, 24.2525B, 24.3232A, 24.3232B, 24.4040, 24.5050, 24.6363 (Фітинги).

Додати до списку

Sanitas
Ціна

На запит!

Каталог Фітинги
Категорія Комбіновані фітинги
Виробник Sanitas
колір
  • Полный каталог продукции

    Каталог продукции

Комбіновані фітинги - 24.2020A, 24.2020A1, 24.2020B, 24.2025, 24.2520, 24.2525A, 24.2525B, 24.3232A, 24.3232B, 24.4040, 24.5050, 24.6363

D
[mm]
G
[„]
A
[mm]
C
[mm]
20 1/2 14,5 42 24.2020A 20 200 0.078
20 1/2 14,5 39 24.2020A1 20 200 0.065
20 1/2 14,5 36 24.2020B 20 200 0.044
20 3/4 14,5 45 24.2025 20 100 0.098
25 1/2 16 45 24.2520 20 100 0.084
25 3/4 16 45 24.2525A 20 100 0.096
25 3/4 16 40 24.2525B 20 100 0.059
32 1 18 51 24.3232A 20 100 0.140
32 1 18 45 24.3232B 20 100 0.159
40 5/4 20,5 63 24.4040 4 0.271
50 6/4 23,5 70 24.5050 4 0.372
63 2 27 81 24.6363 2 0.485

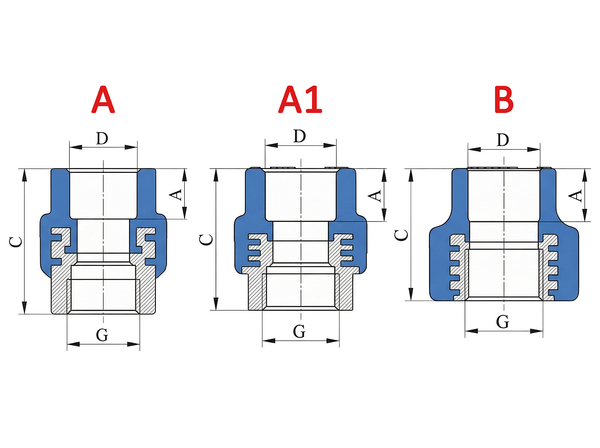

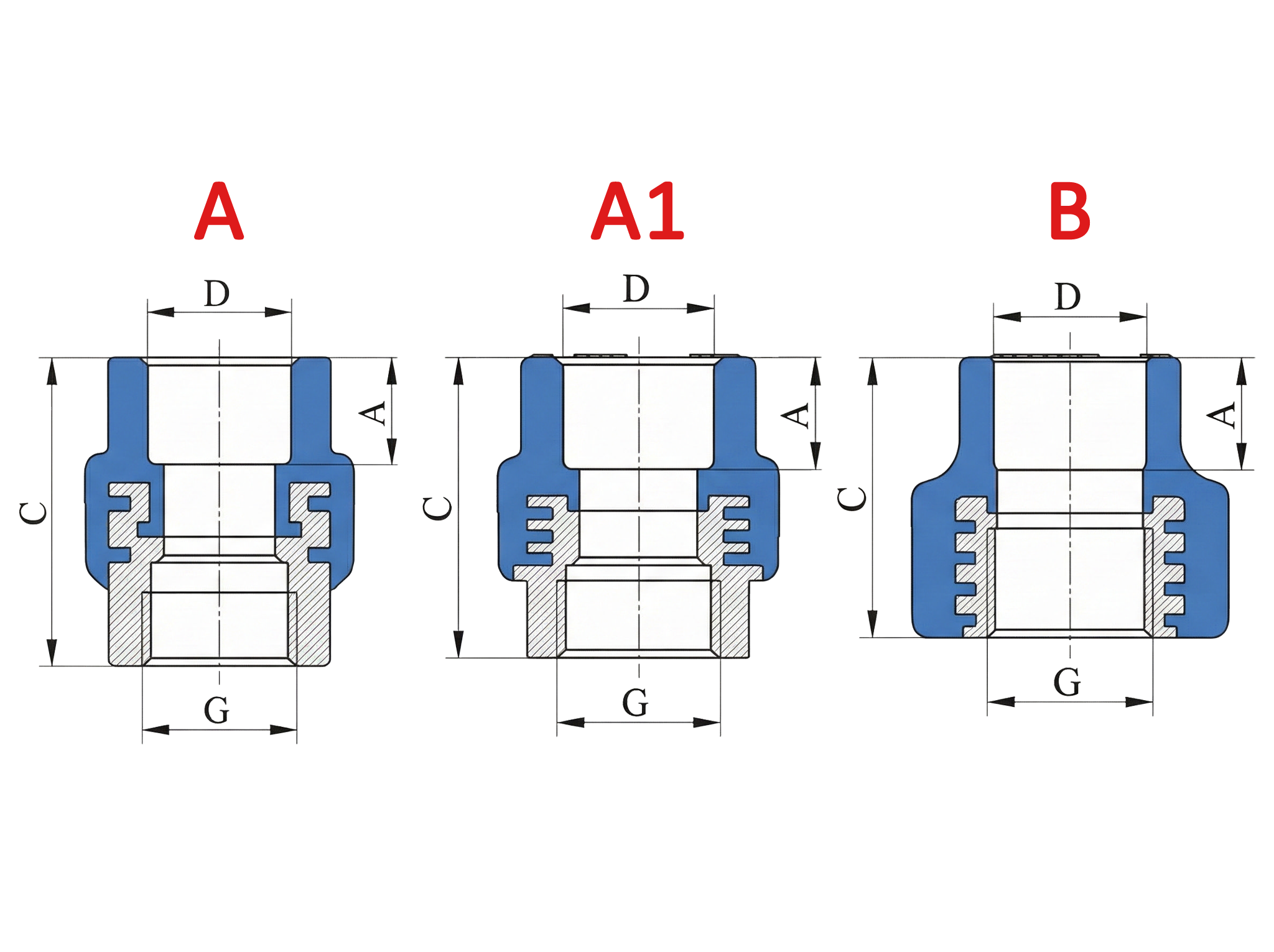

A - глибина наварного діаметра,   B - відхилення від центру,   C - загальна довжина,   D - діаметр для зварювання
G, V - розмір різьби,   R - крок,   t - товщина стінки
- номер виробу,   - мала упаковка (шт),   - велика упаковка (шт),   - маса (кг),   - колір
